3.10 Biphasic positive airway pressure

«BIPAP» «Biphasic positive airway pressure» от фирмы Dräger

Тайна имени:

Двухфазное положительное давление в дыхательных путях. Происходит чередование фазы высокого давления в дыхательных путях с фазой низкого давления.

Определение понятия:

В руководствах от фирмы Dräger обычно даются сразу два определения

  1. «BIPAP» – это режим спонтанной вентиляции на двух уровнях СРАР с переключением с одного уровня давления на другой через заданные временные интервалы.

  2. «BIPAP» – это «Pressure control ventilation» с возможностью спонтанного дыхания в течение всего дыхательного цикла. Иными словами, спонтанное дыхание, совмещенное со стандартным режимом «PCV».

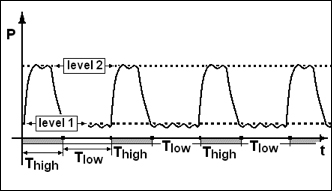

В настоящее время существует несколько модификаций режима, однако, общим является то, что заданы два уровня (level) постоянного давления: верхний уровень (CPAP high) и нижний (CPAP low), и два временных интервала (фазы) (time high и time low). Другое название временных интервалов – inspiratory time и expiratory time.

Названия нижнего уровня CPAP

«CPAP low»

«PEEP/CPAP »

«Baseline pressure»

«Positive end-expiratory pressure» («PEEP»).

«End-expiratory pressure» («EEP»).

«Expiratory positive airway pressure» («EPAP»).

Названия верхнего уровня CPAP

«CPAP high»

«Inspiratory positive airway pressure» («IPAP»).

  Использование термина «inspiratory time» в качестве названия фазы «time high» и «expiratory time» вместо «time low» многих сбивает с толку, поскольку во время каждой фазы может состояться несколько самостоятельных вдохов и выдохов. Мы считаем термины «time high» и «time low» наиболее корректными, однако, просим быть готовыми к тому, что многие авторы используют «inspiratory time» и «expiratory time».

Сравните «CPAP» и «BIPAP»

Представьте себе: установлен уровень CPAP. Через короткий отрезок времени врач меняет уровень давления, затем возвращается к исходному уровню и делает эти переключения с определённой периодичностью. Две чередующихся фазы и два уровня давления. В режиме «BIPAP» эти переключения делает аппарат ИВЛ.

В режиме «BIPAP» спонтанное дыхание возможно на обоих уровнях давления. В зависимости от задачи и клинической ситуации, врач меняет длительность и соотношение фаз, и уровни давления. Например, так:
Увеличена длительность фазы «CPAP high».
Или так:
Увеличен уровень «CPAP low» Или так:
Укорочена фаза «CPAP high».
Универсальность режима «BIPAP»

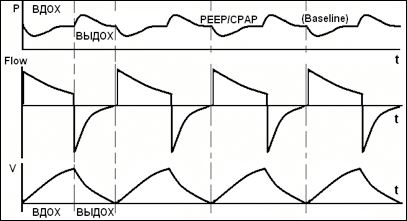

Если максимально упростить задачу, можно сказать, что при любом режиме PPV вдох происходит, когда аппарат ИВЛ повышает давление в дыхательных путях. Например, как при Pressure controled ventilation.



Исключением является «CPAP». Когда пациент делает спонтанный вдох, он создаёт отрицательное давление в грудной клетке, а аппарат ИВЛ поддерживает предписанный уровень давления в дыхательных путях.

Активный клапан выдоха:

Создание режима «BIPAP» стало возможно после внедрения в практику ИВЛ «активного клапана выдоха» (Active expiratory valve). Этот клапан отличается от простого клапана выдоха, работающего по принципу да/нет (или открыт, или закрыт). Активный клапан выдоха с электронным управлением позволяет пациенту дышать спонтанно на любом уровне CPAP. Система управления клапаном, меняя сопротивление выдоху, обеспечивает постоянное предписанное давление в дыхательных путях в течение всего заданного временного интервала.

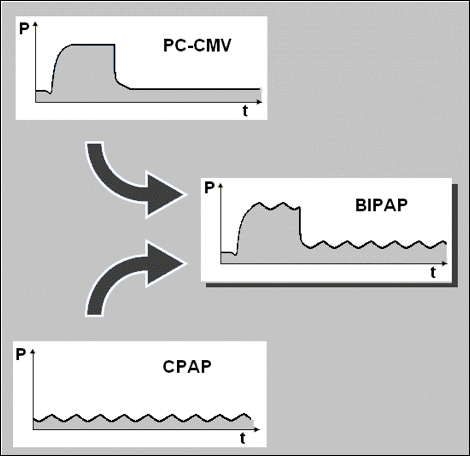

Схема, приведенная ниже, показывает, как «BIPAP» объединяет в себе свойства принудительной ИВЛ с управлением по давлению и возможность спонтанного дыхания в режиме «CPAP».

Таким образом, режим «BIPAP» может всё: от полного замещения функции внешнего дыхания до минимальной поддержки спонтанного дыхания.



Вариантом «BIPAP» является режим «APRV», «Airway pressure release ventilation». В этом режиме длительность фазы inspiratory time или time high превышает длительность фазы выдоха (expiratory time или time low).

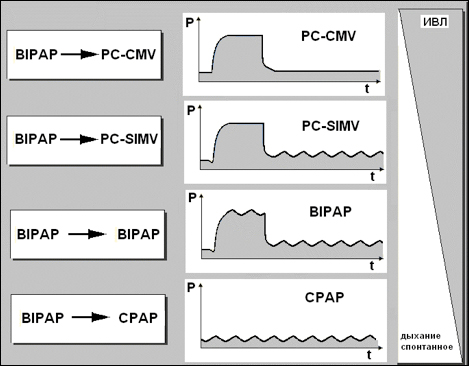

Если у пациента подавлена дыхательная активность, на графике этот режим не отличим от «IR-PCV», «Inverse Ratio Pressure Control Ventilation»

Если у пациента полностью отсутствует дыхательная активность, «BIPAP» неотличим от PC-CMV.

Если при этом time high, больше чем time low, «BIPAP» превращается в «IR-PCV», поскольку вдох длиннее выдоха.

Если пациент сохраняет спонтанное дыхание только на нижнем уровне давления, «BIPAP» неотличим от PC-SIMV+CPAP.

Если пациент сохраняет спонтанное дыхание и на верхнем и на нижнем уровне давления, «BIPAP» показывает свое истинное лицо.

Если установить одинаковое значение верхнего и нижнего давления, «BIPAP» превращается в «CPAP».

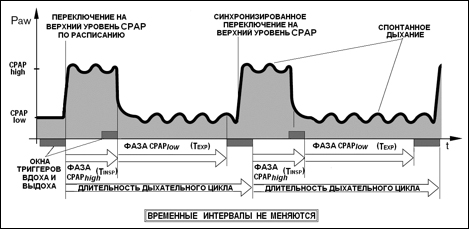

Для того, чтобы предотвратить конфликт пациента с аппаратом ИВЛ, режим «BIPAP» был дополнен возможностью синхронизации переключения между уровнями СРАР с дыхательной активностью пациента. Современная модификация режима «BIPAP» от фирмы Dräger имеет два триггера. Один триггер синхронизирует переключение с нижнего уровня на верхний, а второй – с верхнего на нижний. Для работы каждого триггера выделено своё временное окно. Первый конфликт пациента с аппаратом ИВЛ может возникнуть при переходе с нижнего уровня СРАР на верхний, если пациент в этот момент делает выдох. Представьте себе, пациент выдыхает, а аппарат ИВЛ в этот момент повышает давление в дыхательных путях. У пациента, из-за невозможности выдохнуть, может возникнуть паника. Триггер вдоха обеспечивает переход с нижнего уровня на верхний синхронно с вдохом пациента. Второй конфликт может возникнуть при переходе с верхнего уровня на нижний, если снижение давления в дыхательных путях произойдёт в момент вдоха пациента. Этот вариант десинхронизации переносится тяжелее, чем первый и субъективно воспринимается, как удушье. Триггер выдоха обеспечивает переход с верхнего уровня на нижний синхронно с выдохом пациента.

Частота переключений между двумя уровнями не меняется, потому что окна синхронизации не смещаются во времени. Т.о., все временные интервалы остаются постоянными.

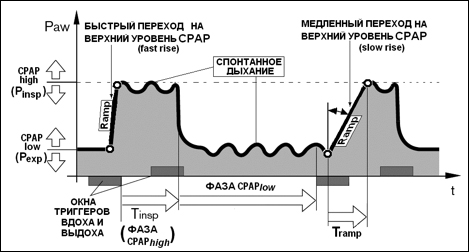

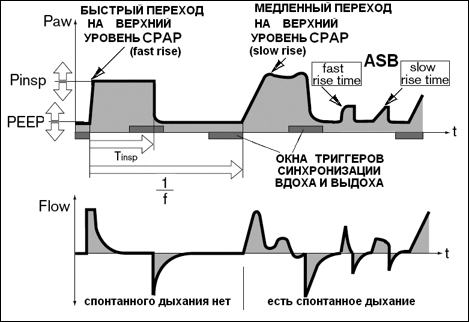

Изменение скорости перехода с уровня CPAP low на уровень CPAP high.

Перевод английского слова ramp – наклонная плоскость соединяющая две горизонтальные поверхности. При рассмотрении графиков давления, потока или объёма этот термин используют для названия наклонного отрезка.На представленном ниже графике давления Ramp - это отрезок кривой, описывающей изменение давления при переходе с нижнего уровня на верхний.

Скорость перехода с уровня CPAP low на уровень CPAP high определяется временем Tramp (ramp time), другое название этого временного интервала - Rise time.Чем больше Tramp, тем более плавно аппарат ИВЛ переходит с уровня CPAP low на уровень CPAP high. Длительность Tramp не может превышать Tinsp (длительность фазы CPAP high).



BIPAP+ASB

Напомним, что «ASB» («Assisted Spontaneous Breathing») – это название режима «PSV» («Pressure support ventilation») на аппаратах фирмы Dräger. При данной модификации BIPAP те спонтанные вдохи пациента на уровне CPAP low, которые не попадут во временное окно триггера, включающего переход на уровень CPAP high, будут поддержаны давлением по типу «ASB».

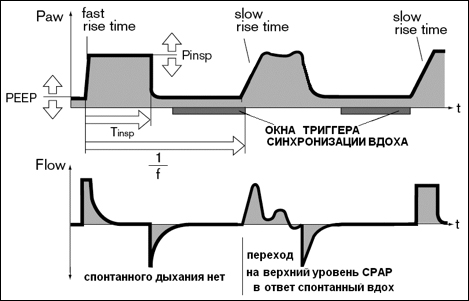

«BIPAP-Assist»

При этой модификации BIPAP любая попытка вдоха на нижнем уровне (в данном случае это PEEP или Baseline) приведёт к переходу на верхний уровень(CPAP high). На верхнем уровне в течение фазы Time high возможно спонтанное дыхание СРАР. Переход с верхнего уровня давления на нижний происходит по окончании фазы Thigh (Tinsp) без синхронизации с выдохом пациента. Если пациент не сделает попытки вдоха на нижнем уровне давления, переход на верхний уровень произойдёт при закрытии временного окна триггера вдоха (по окончании фазы Time low).

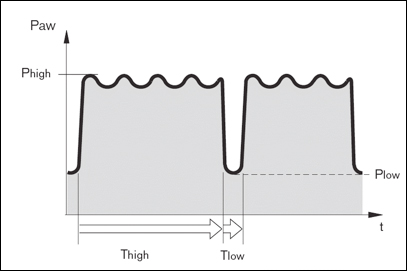

«APRV» «Airway Pressure Release Ventilation»

Формальный перевод – «ИВЛ с помощью снижения (дословно освобождения) давления». По существу – это вариант «BIPAP» с длинной фазой time high и короткой фазой time low.

Спонтанное дыхание происходит на верхнем уровне СРАР. Через заданные временные интервалы происходит кратковременное снижение давления до уровня РЕЕР. Этот режим ИВЛ разработан для пациентов с нарушенными вентиляционными свойствами лёгких. Во время фазы низкого давления (Time low, Tlow) в областях лёгких с сохранными вентиляционными свойствами происходит выдох. Участки лёгких с нарушенной проходимостью бронхов успевают выдохнуть лишь часть воздуха и остаются расправленными («открытыми»). Таким образом, удаётся улучшить вентиляционно-перфузионные соотношения у пациентов с нарушенным газообменом. В этом режиме возможно менять скорость перехода с нижнего уровня давления на верхний (ramp). При этом время перехода с нижнего уровня давления на верхний (rise time, ramp time) не может превысить Thigh (фаза верхнего уровня давления) У данного варианта «APRV» нет синхронизации переключений между уровнями давления с дыхательной активностью пациента.
